⚡️ Guía Técnica: Diagnóstico del Sistema de Regulación de Voltaje
El regulador/rectificador es un componente crítico que estabiliza la corriente proveniente del estator para proteger la electrónica de la motocicleta y cargar la batería. Un fallo en este elemento puede derivar en daños costosos e irreversibles.
1. Indicadores Visuales de Fallo Crítico
Antes de realizar pruebas eléctricas, ciertos síntomas físicos confirman un exceso de voltaje en el sistema:
- Falla recurrente de iluminación: El fundido constante de bombillas (principalmente del faro delantero) indica que los filamentos están recibiendo picos de tensión superiores a su capacidad nominal.
- Deformación térmica de la batería: El exceso de carga provoca la ebullición del electrolito, generando gases que inflan la carcasa de la batería o provocan fugas de ácido.
- Inestabilidad en el cuadro de instrumentos: Los tableros digitales y las unidades de control (ECU/ABS) son altamente sensibles. Un voltaje errático se manifiesta con reinicios de pantalla, lecturas falsas o activación de testigos de advertencia.
2. Protocolo de Verificación con Multímetro
Para confirmar el estado del regulador, se debe medir la tensión en las terminales de la batería en tres etapas clave:
- Estado de Reposo (~12.6V): Con el motor apagado, indica una batería saludable y con carga completa.
- Régimen de Ralentí (~13.5V): Al encender el motor, el sistema debe mostrar un incremento leve, indicando que el proceso de carga ha iniciado.
- Prueba Dinámica a 5,000 RPM (14.0V – 14.5V): Es la prueba definitiva. Al acelerar, el regulador debe limitar la salida. Si el multímetro registra lecturas superiores a 15.5V o 16V, el componente ha perdido su capacidad de regulación y debe ser reemplazado de inmediato para evitar daños en la ECU.
3. Mantenimiento Preventivo y Correctivo
- Integridad de Conexiones: La acumulación de sulfatación en los conectores aumenta la resistencia, provocando sobrecalentamiento en el regulador. Se recomienda el uso de limpiadores de contactos dieléctricos.
- Gestión Térmica: Dado que el regulador disipa calor a través de sus aletas, es vital que su ubicación permita un flujo de aire constante y no esté obstruida por accesorios o suciedad.
- Continuidad de Masa: Una conexión a tierra deficiente es una causa común de lecturas de voltaje inestables. Verifique que el cable de masa esté firmemente sujeto al chasis y libre de corrosión.
Nota de Seguridad: Un regulador defectuoso no solo daña la batería, sino que puede comprometer la integridad de la unidad de control del motor (ECU), cuyo costo de reemplazo es significativamente superior. El diagnóstico oportuno es la mejor inversión.

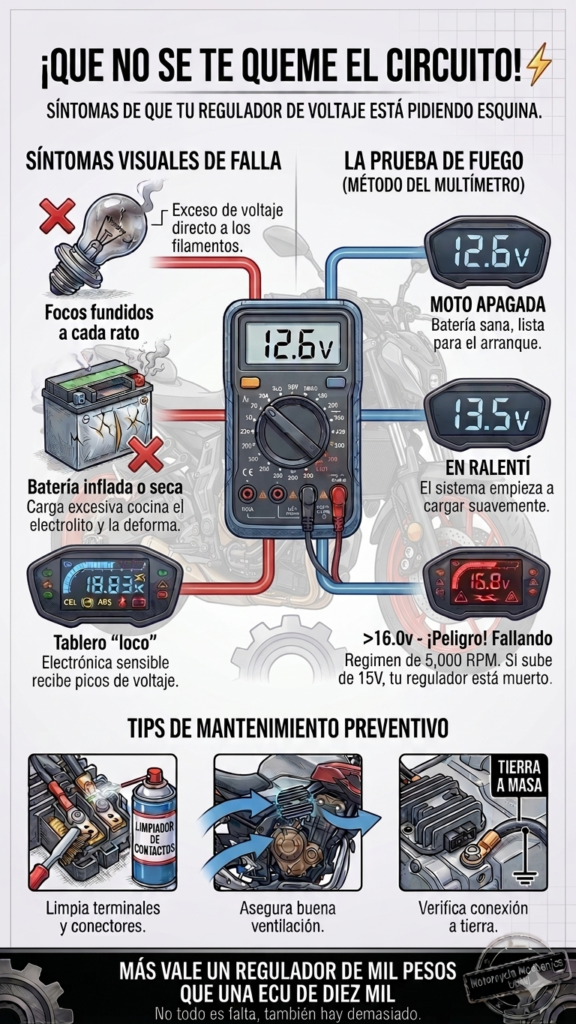

Infografía de Motociclismoyrocknroll.com
